Привет всем, может быть кому-то будет полезен мой опыт в строительстве светильника, ну или кто-то наоборот решит купить и новый фирменный и не заморачиваться.

Исходные данные - банка 90х45х45 и встраиваемый потолочный металлогалогенный светильник 150вт, примерно вот такой: http://www.osvetim.ru/content/view/730/109/

Так как света по краям было мало (на мой субъективный взгляд), было решено купить фирменный светильник, но после поисков и разочарований, в основном из-за цен, было решено сделать свое. Так как был уже потолочный светильник и светил он прилично, то надо было использовать его в будущей конструкции. Начитавшись всяких форумов и прочих мутных источников был выбран вариант светильника с одной 150вт лампой в центре и 2х39вт T5 по краям.
Дальше начались поиски того где сделать корпус, это доставило мне больше всего проблем. По началу искал какую-нибудь катору которая возьмется сделать коробку из алюминиевого композита. Но так как мой заказ был слишком мал и вообще, то меня везде посылали или предлагали дикие цены - 6500 за материал и 2500 за работу, вобщем не приятно. В итоге нашел рекламное агенство, делали наружку, заказал им корпус из листового алюминия 2мм толщиной, 2200р за все, идеальный вариант. Получилось слудующее:
(знаю, качество фото ужасное, каюсь)

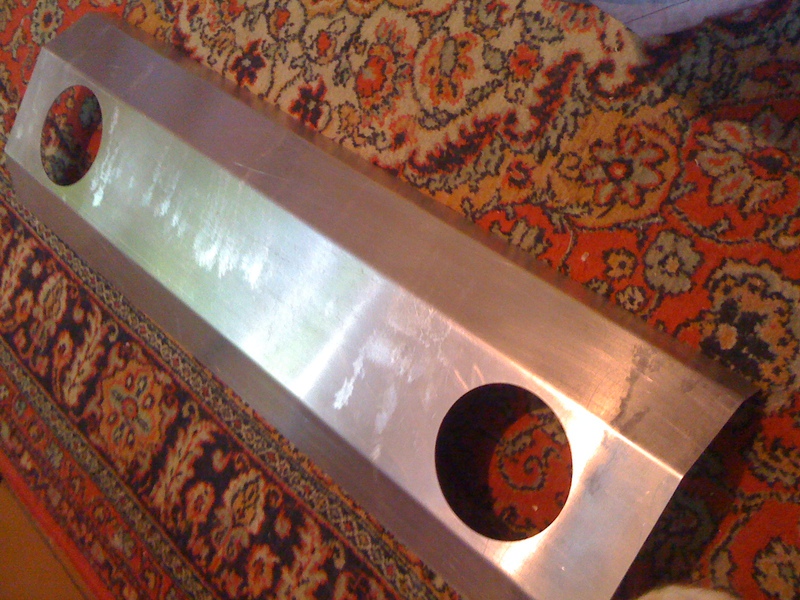

Верхняя деталь

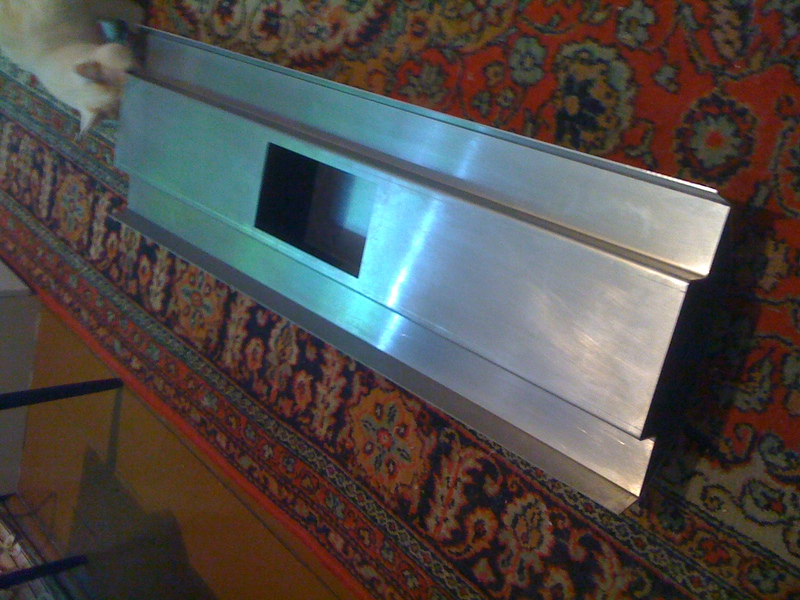

Нижняя

Вид всборе

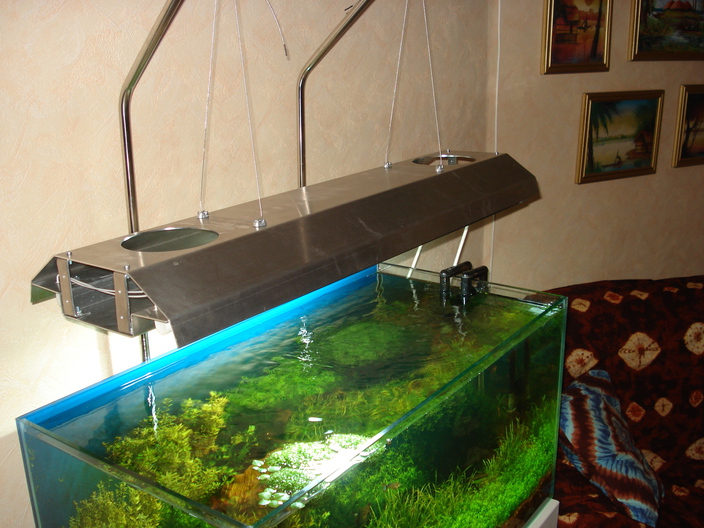

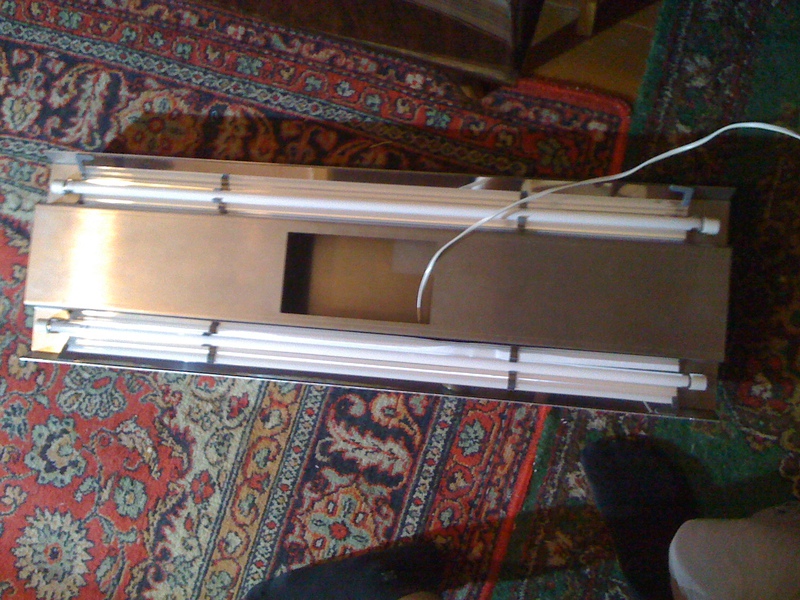

С лампами

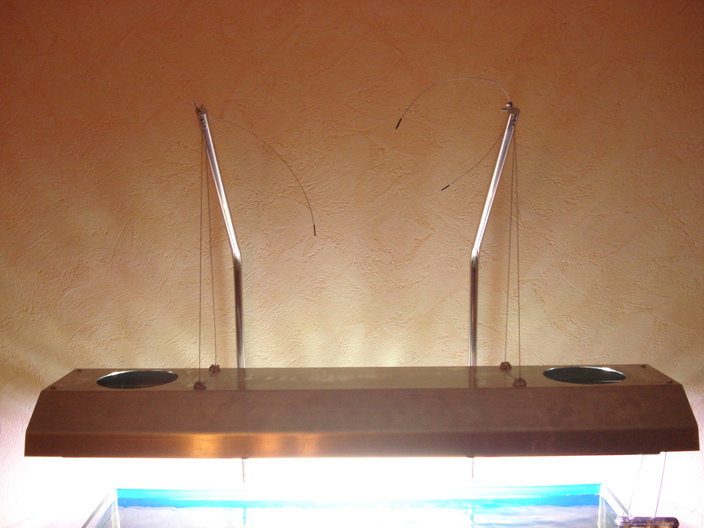

Итак две детали. Большые круглые отверстия - предполагалось под 120мм вентиляторы, но сейчас, поскольку у алюминия отличная теплопроводность и весь светильник как один большой радиатор, сомневаюсь в их необходимости. Поставлю только решеточки, чтобы руки не совали

После всяких переездов и ожиданий-перезапусков, светильник все-таки потихоньку доделывается. Был разобран оригинальный 150 светильник и оставлено только стекло и отражатель. Все это прикручено к новому корпусу, присоеденены T5 лампы, вобщем вся электрика. Хочу заметить что балласт для HQI находится в тумбе. А для T5 - в светильнике.









Итого все поделки встали в следующую сумму:
Корпус - 2200р
Лампы Т5 - 2x500 = 1000р
Отражатели Т5 - 2х550 = 1100р
Эпра 2х39 Т5 - 700р
Всякая мелочь - 300р
Итого: 5300р, ну и цена того старого светильника, с которого все началось.

И что-то вроде вывода - если хочется получить удовольствие от того что сделаешь своими руками (ну или почти своими), то это правильный путь. Плюс сам процесс тоже доставляет некоторое удовольствие

Сейчас осталось только прикрутить боковые заглушки и покрасить, буду стараться побороть лень и сделать это все на следующих выходных!

Сразу видно, что руки из нужного места растут. Просто супер.
Еще бы размерчик (чертежик) светильника, Тебе просто цены не будет.

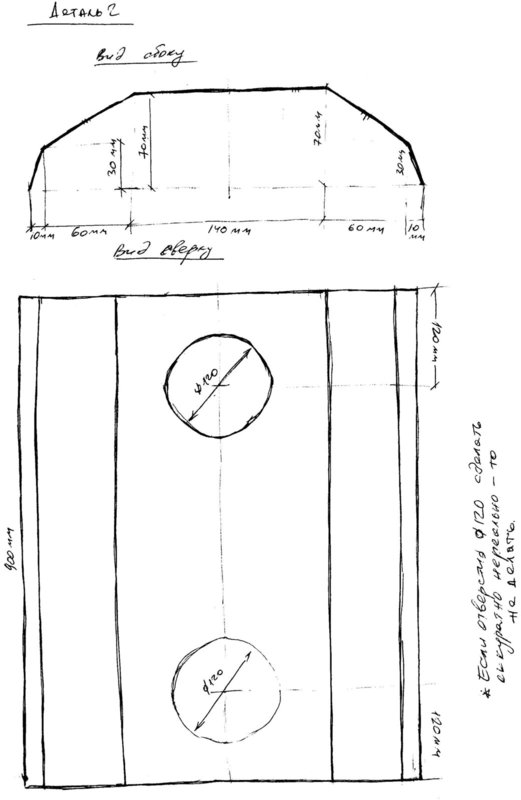

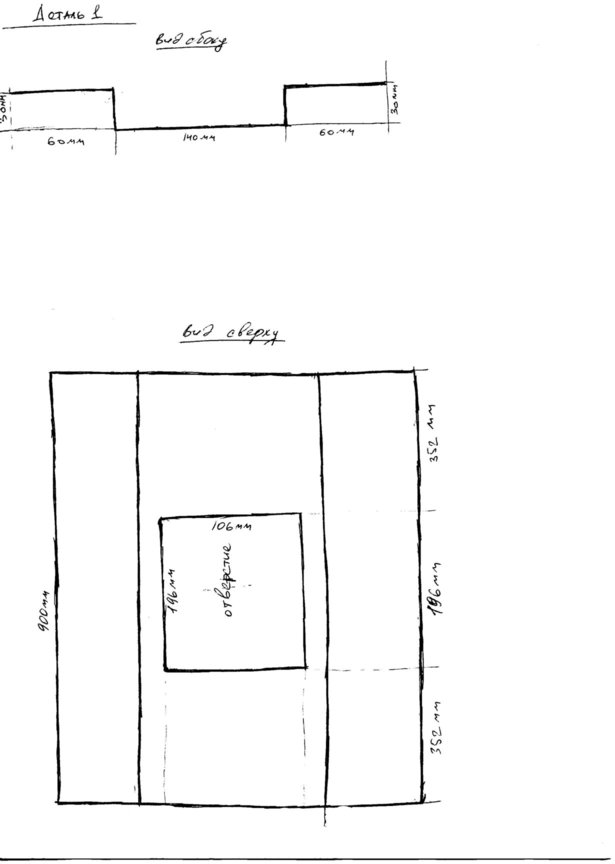

Пожалуйста




Еще замечу что сделал из алминия 2мм только лишь потому что не было 1мм, вес получился приличный...

Просто красота!!!

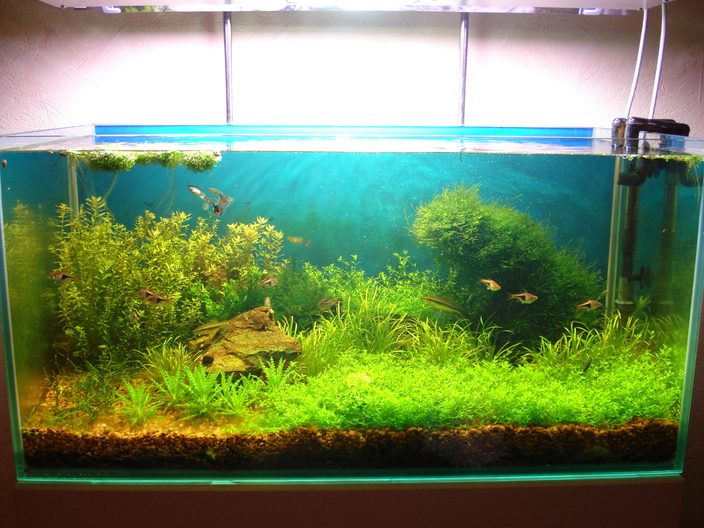

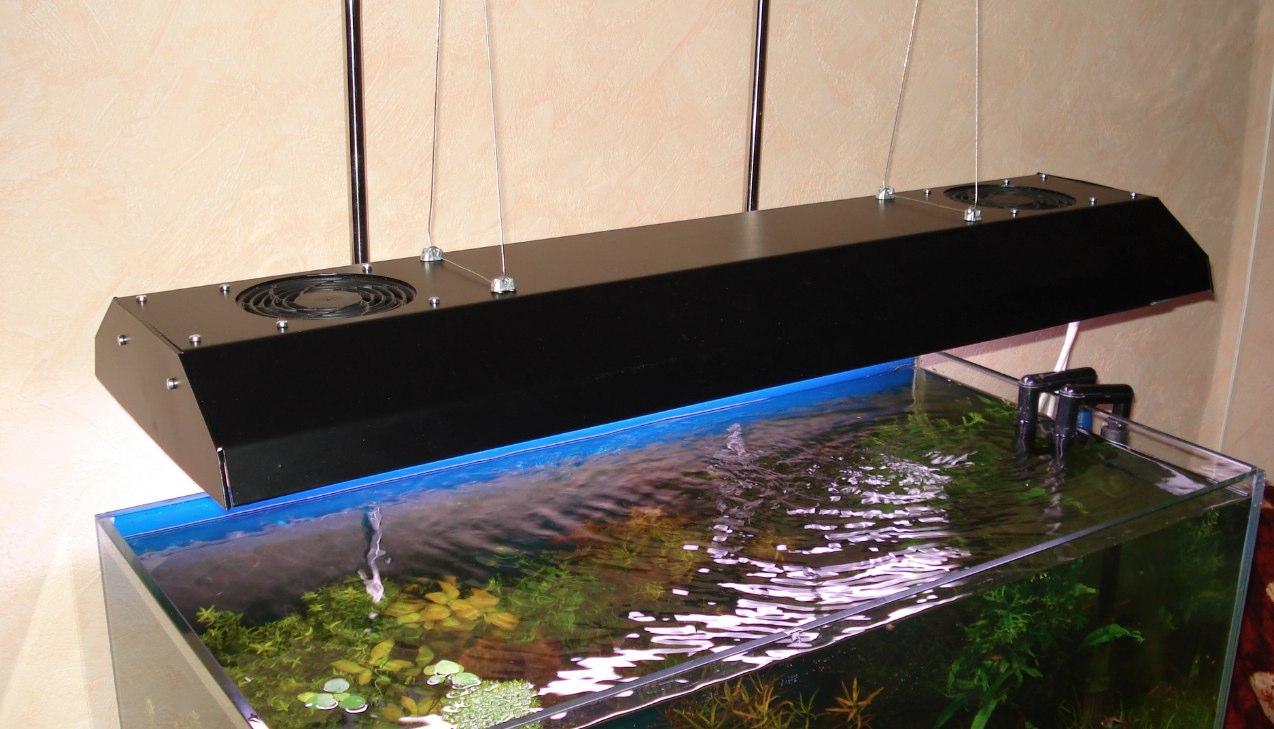

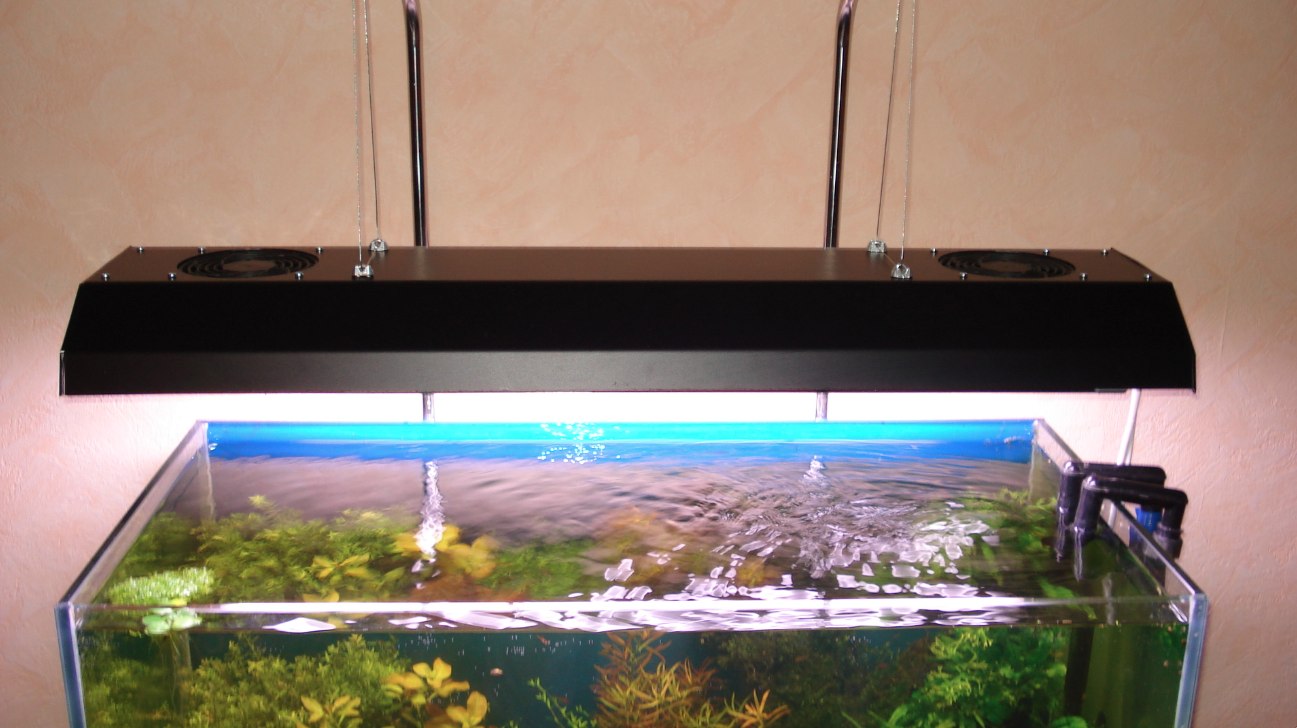

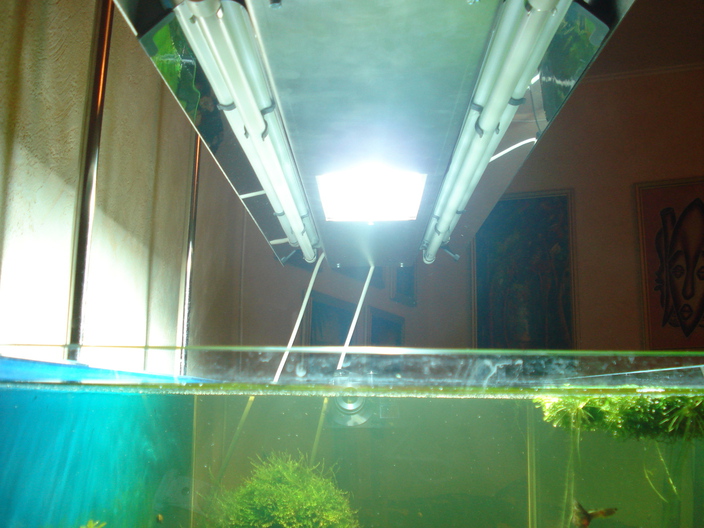

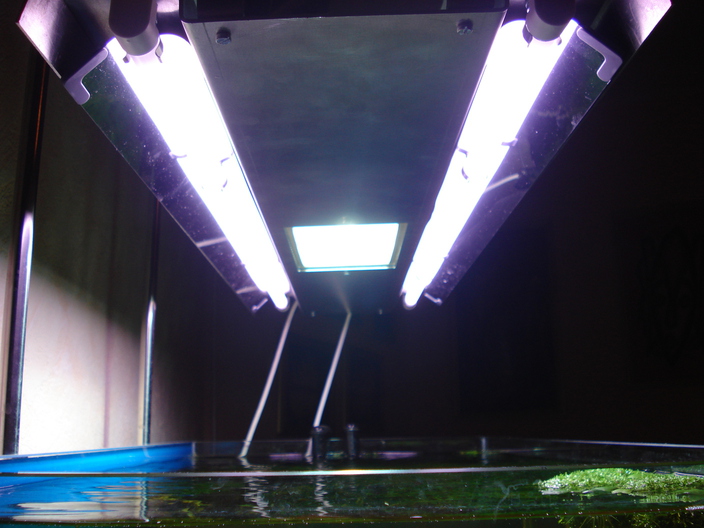

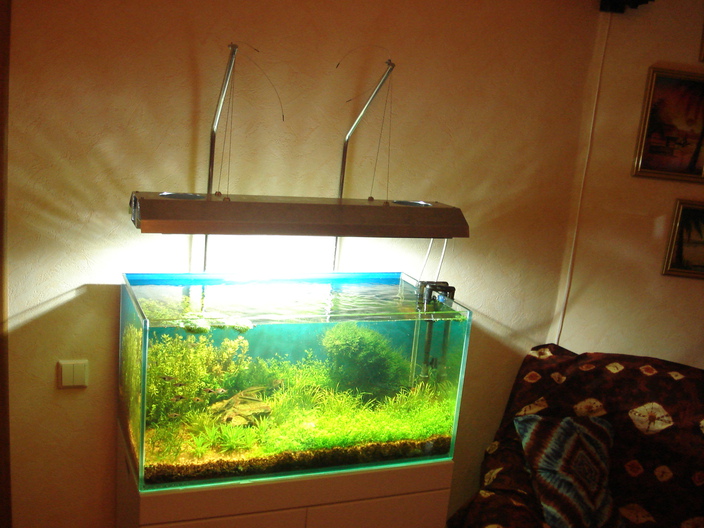

Наконец могу сказать что все сделано На картинках он работает с выключенным МГ.

Серьезный подход!
Я себе собрал такой самодельный светильник. Побюджетней, но каждому свое

Ой, не посмотрел на дату топика
